Kerámia membránok tengervíz szűréséhez: helyük és működésük a sótalanító vonatban

Az előző cikk elmagyarázta, "miért a kerámia membránok". Ez elmagyarázza, "hol ülnek és hogyan futnak". Sok kiválasztási hiba nem azért történik, mert rossz membránt választottak, hanem azért, mert senki sem gondolta át világosan a szerepetkerámia membránok tengervíz szűrésérevalójában az egész vonatban játszanak{0}}a főszereplő vagy a mellékszereplő? A válasz az, hogy ők a legkritikusabb "kapusként" RO-t megelőzve, nem pedig magát a sótalanítást.

1. Hogyan néz ki az egész vonat

A tengervíz ivóvízzé vagy más módon használható édesvízzé alakítása egy közvetítés, nem egyetlen lépés.

1.1 A teljes lánc a beviteltől a termékvízig

Egy tipikus tengervíz-sótalanítási fővonal nagyjából a következőképpen fut: tengervíz felvétel → durva szűrés (halak, garnélarák, hínár és nagy részecskék befogása) → koaguláció/ülepítés (finom kolloidok és szerves anyagok flokkulálása) →kerámia membránszűrés (a mag előkezelése)→ biztonsági szűrés (végső biztosíték) → SWRO (tengervíz fordított ozmózisa, a tényleges sótalanítás) → utókezelés- (remineralizálás, fertőtlenítés, tárolás és elosztás). A kerámia membrán középen helyezkedik el-a bevitel után, a sótalanítás előtt-, mint a kettőt összekötő kulcsfontosságú láncszem.

1.2 Miért helyezkedik el a kerámia membrán RO előtt?

Az RO membránok kényesek. Félnek a lebegő szilárd anyagoktól, amelyek megkarcolják őket, a kolloidoktól, amelyek elfojtják őket, és a biológiai szennyeződéstől, amely a nyomáskülönbségeket szárnyalja. Ha a "piszkos, nehéz munkát" kerámia membránnal végzi az RO előtt, az RO stabilan és tartósan sótalaníthat. Vagyis a kerámia membrán értéke nem az, hogy sótalanít, hanem az, hogy az RO-t megbízhatóan és hosszan hagyja sótalanítani. Ha rossz helyre teszi (RO után, vagy kihagyja), rendszerint gyakori tisztításba és idő előtti RO meghibásodásba kerül.

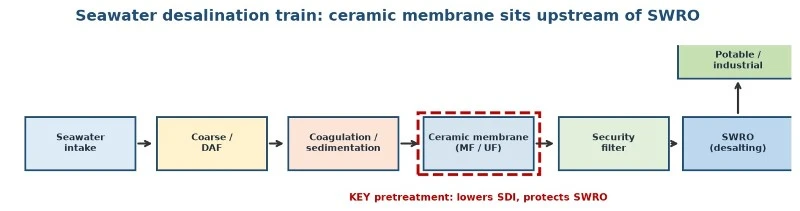

Kép: Egy tipikus tengervíz-sótalanító sorozat: a kerámia membrán az RO előtt helyezkedik el, és magára vállalja az SDI csökkentését és az RO védelmét (szemléltető; valódi folyamat P&ID-vel cserélhető).

1.3 Miért nem "Küldje a tengervizet egyenesen RO-ba"

Az emberek gyakran kérdezik: mivel az RO képes sótalanítani, miért ne küldené a tengervizet egyenesen az RO-ba, és hagyná ki az előkezelést? A válasz az, hogy az RO membránok túlságosan "válogatósak" a takarmányozást illetően. A tengervízben lebegő szilárd anyagok, kolloidok és algák gyorsan szennyezőréteget képeznek az RO felületén, ami a nyomáskülönbséget, a tisztítási gyakoriságot és az élettartamot csökkenti. Az előkezelés nem választható udvariasság; a RO hosszú távú működésének előfeltétele. Előkezelésként a kerámia membrán átveszi a piszkos munkát, így az RO arra összpontosíthat, amire a legjobban képes: a sótalanításra.

2. Mit szűr valójában: SDI csökkentése, RO védelme

A kerámia membrán értékének megértéséhez először meg kell értenie egy jelzőt, amely újra és újra megjelenik:SDI (Silt Density Index).

2.1 Mi az SDI, és miért fél tőle a RO?

Az SDI azt méri, hogy a vízben lévő kolloidok és lebegő részecskék milyen gyorsan tömítik el a szűrőmembránt. Az RO feed egyértelmű követelményeket támaszt az SDI-vel kapcsolatban,{1}}minél magasabb az érték, annál gyorsabbak az RO hibák, annál gyakrabban kell tisztítani, és annál rövidebb az élettartama. A tengervíz természetesen magas SDI-t tartalmaz, és az időjárás függvényében ingadozik, ezért a tengervíz előkezelésének első számú prioritása az SDI csökkentése. Egységes mikro-/ultrafiltrációs-minőségű pórusainak és stabil kilökődésének köszönhetően a kerámia membrán az RO által előnyben részesített tartományban tudja tartani az RO betáplálást.

2.2 A kerámia membrán által eltávolított nyomás RO esetén

Az SDI-n túl a kerámia membrán élesen csökkenti a zavarosodást, az algákat, a baktériumokat és a szerves anyagok egy részét{0}}pontosan azoktól a „differenciál-nyomásgenerátoroktól”, amelyektől az RO leginkább fél. Ezek visszatartása meghosszabbítja az RO tisztítási intervallumokat, stabilizálja a nyomáskülönbséget, és jobban ellenőrizhetővé teszi a helyreállítást. A növény szempontjából a kerámia membrán minden darabja egy kicsit, amit az RO-nak nem kell hordoznia.

2.3 Mikroszűrés vagy ultraszűrés: Hogyan osztja meg a kettő a munkát

A kerámia membránokat gyakran mikroszűrő (MF) vagy ultrafiltrációs (UF) minőségként írják le. Ez a kettő nem helyettesíti egymást, hanem munkamegosztás, és a rossz minőség kiválasztása közvetlenül befolyásolja a fluxus- és RO-védelmet.

Ökölszabály:az RO védelméhez szükséges minőségtől visszafelé dolgozzon, ahelyett, hogy azt feltételezné, hogy a finomabb jobb.Túl durva, és RO még mindig szenved; túl finom, és pazarolja a folyasztószert, miközben növeli a szennyeződési nyomást. Az igazi készség az egyensúlyi ponton rejlik, hogy "éppen annyi, hogy megfeleljen a downstream követelménynek".

3. Az Operating Trio: Cross-Flow, Backwash, CIP

A kerámia membrán nem „felszerelt és elfelejtett” berendezés, hanem ritmusos rendszer. Értsd meg a hármat, és megérted, miért olyan robusztus.

3.1 Kereszt-Áramlási szűrés: Ne hagyja, hogy a szennyeződések „leüljenek” a membránra

Ellentétben a holtvégi szűréssel (a víz merőlegesen átnyomódik a membránon, felhalmozódik a felületen), a kerámia membránok többnyirekereszt-folyamat: a tengervíz érintőlegesen végigsöpör a membrán felületén, nagy része koncentrátumként távozik, és csak egy része jut át ​​permeátumként. A tangenciális áramlás folyamatos súrolásként működik, megakadályozva, hogy a szennyeződések szilárd tortarétegben leülepedjenek. Ez az elszennyeződés elleni védelem első-vonala.

3.2 Visszamosás és légmosás: Napi fluxus-visszanyerés

Még kereszt{0}}áramlás esetén is lassan felhalmozódik a felület. Ezértsodráséslevegő súrolás: időszakonként átöblítés fordított permeátummal, és a felület levegővel való keverése a laza szennyeződések lerázására. Ezek a "könnyű" műveletek gyakoriak és rövidek, a napi rutin, amely stabilan tartja a fluxust.

3.3 CIP: időszakos mélytisztítás

Ha a visszamosás nem elég,CIP (tiszta-helyén-)bejön: sav a vízkőhöz, lúg plusz oxidálószer a szerves anyagokhoz és a biofilmhez. A kerámia membránok ellenállnak az erős savaknak, lúgoknak és oxidálószereknek, így a CIP „erősen üthet”, és eltünteti a makacs szennyeződéseket, amelyeket a visszamosás nem képes. Pontosan ez a szabadság hiánya a polimer membránokból.

3.4 Tisztító készítmények: Kezelje a szennyeződés típusát

A tisztítás nem „önt egy vödör vegyszert és öblít”-, hanem célzott kezelés. A szervetlen lerakódás (kalcium- és magnéziumsók) savat eredményez; szerves anyagok és biofilm hozam lúggá és oxidálószerré; néha lúgos-akkor-savas vagy fokozatos tisztításra van szükség. A kerámia membrán előnye, hogy széles pH-tartományban és erősen oxidáló körülmények között tolerálja ezeket az "erős gyógyszereket", anélkül, hogy félne attól, hogy a tisztítás önmagában károsítja. A szennyeződés típusa alapján készítsen összetétel-könyvtárat, és írja be a kioldási feltételeket a vezérlési logikába, és a tisztítás "tapasztalatból" "eljárássá" válik.

4. Modulforma és rendszerintegráció

A kerámia membrán "kinézete" közvetlenül meghatározza a rendszer felépítését és karbantartását.

Csőszerű / több-csatornás: a leggyakoribb forma. Egyetlen elem több csatornát tartalmaz; tengervíz kereszt-folyik bennük, és áthalad a membrán falán. Erős, nagy-nyomásálló, nagy-zavaros, magas-szilárdságú tengervízhez alkalmas, és könnyen tisztítható. A kompromisszum az egységnyi térfogatra vonatkoztatott viszonylag alacsonyabb csomagolási sűrűség.

Lapos-lap: a membrán lapos lemezekké-kompakt, nagy tömörítési sűrűséggel; az utóbbi években a többlépcsős előkezelést egy kompaktabb lépéssé „hajtogatták”{1}}. Helyszűke -növényekhez alkalmas.

Elmerült: a membrán egy tartályba van merítve, amely szívással vizet termel, és levegőztetéssel szabályozza a szennyeződést. Alkalmas nagy áramlásokhoz, magasabb lebegőanyag-tartalommal; az energia és a lábnyom a kompromisszum-.

A rendszerintegráció alapvető feladata, hogy a modulokat-méretarány, hely és vízminőség szerint-egy „membrán állvány + szivattyúk + visszamosó/tisztító egység + online műszerek” egységgé egyesítsék, majd döntsenek a polgári-építésű és a konténeres formák között.

5. Automatizálás és online felügyelet

Az, hogy egy kerámia membránrendszer „pilóta nélkül” tud-e működni, attól függ, hogy mennyire jól sikerült az automatizálás. A modern integráció jellemzően a következőket tartalmazza:

PLC automatikus visszamosás vezérlés: nyomáskülönbség, fluxus vagy idő váltja ki-egyedül vagy kombinációban-, manuális beavatkozás nélkül.

Online SDI / zavarosság felügyelet: folyamatosan ellenőrzi, hogy a termékvíz marad-e az RO „komfortzónájában”, korán felismerve az anomáliákat.

Távoli O&M menedzsment: üzemi adatok visszaküldése távdiagnosztikához és korai figyelmeztetéshez, csökkentve a helyszíni látogatásokat.

Konténeres integráció: a teljes készlet becsomagolása egy konténerbe a gyors, áthelyezhető telepítés érdekében, amely alkalmas tengeri és vészhelyzeti helyzetekre.

Az automatizálás nem a mutogatásra való; a kerámia membrán fizikai előnyeit -mély, ismételhető tisztíthatósága- stabil, kiszámítható teljesítménygé alakítja. Ez különösen fontos egy olyan takarmány esetében, amely olyan változékony, mint a tengervíz.

6. Miért alkalmazzák gyakran az inline koagulációt: TEP és ragadós szerves anyagok

A tengervíz az anyagok -átlátszó exopolimer részecskéi (TEP) és természetes szerves anyagok egy különösen „ragadós” osztályát tartalmazza. Egyszerű szitálással nem lehet őket felfogni; ehelyett könnyen ragadós réteget képeznek a membrán felületén, és lassítják a fluxus visszanyerését. Gyakorlatban,inline koaguláció(kis mennyiségű vas- vagy alumíniumsó adagolásával) nagyobb részecskékre flokkulálják, hogy a kerámia membrán elkapja. Ez a lépés nem „a liliom aranyozása”; ez a kulcsa annak, hogy a „visszafordíthatatlan szennyeződést” a lehető legnagyobb mértékben „visszafordítható szennyeződéssé” alakítsuk. Mivel elviseli a tisztítást, a kerámia membrán pontosan ezt a kombinációt képes viselni: "erős előkezelés + erős tisztítás".

6.1 A koaguláns adagolása: "Csak megfelelő", nem "Túlzott adag"

Az inline koaguláció előnyös, de az adagot vissza kell tartani. Túl kevés, és a ragadós szerves anyagok soha nem pelyhesednek teljesen, úgyis elszennyezik a membránt; túl sok, és a felesleges pelyhek további szennyeződési terhelést jelentenek, miközben megnövelik a vegyszerköltséget és az iszap mennyiségét. A gyakorlatban általában először egy tégelytesztet vagy pilot-tesztet futtatnak le, hogy megtalálják azt az ablakot, amely "csak flokkulálja a TEP-et és a szerves anyagokat", majd felnagyítja a soron belüli adagolásra. Ne feledje: a véralvadás segítő, nem vezető; az ólom mindig a kerámia membrán stabil selejtezése és tisztíthatósága.

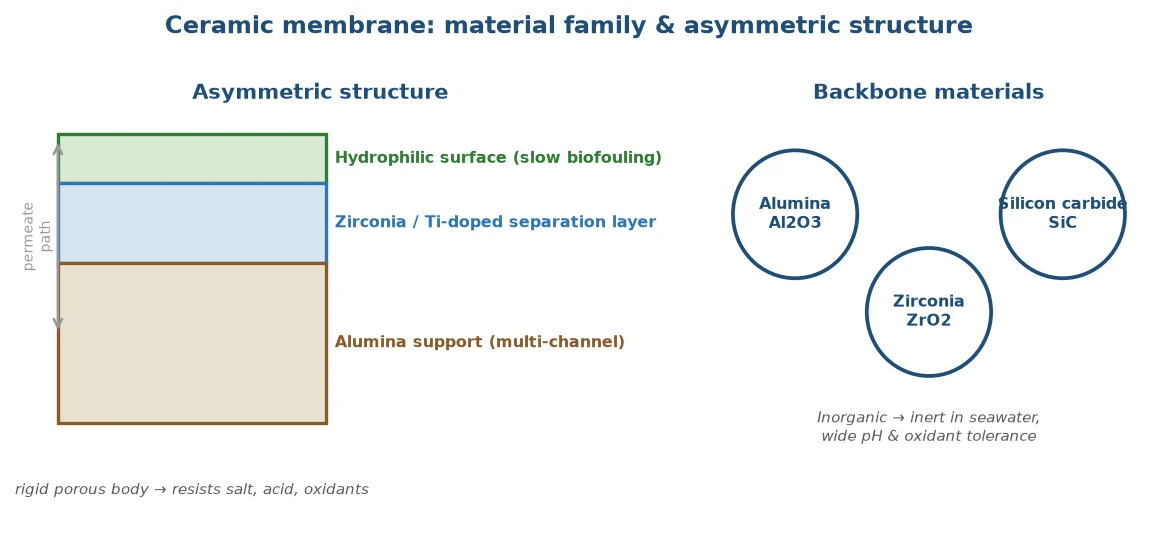

Kép:A kerámia membrán anyagcsaládja és szerkezete: alumínium-oxid hordozó + cirkónium-oxid/titán-adalékolt elválasztó réteg + hidrofil felület, amely megfelel a korrózióállóságának, szennyeződésállóságának és hosszú élettartamának tengervízben (szemléltető; valódi anyagból készült SEM képpel cserélhető).

7. Módszertani összefoglaló

A folyamat oldalán ne feledje:először végezzen vízmérleget, majd osztályozza a vízminőséget, végül számítsa ki a megtérülési időt.

Víz egyensúly: határozza meg a beviteli kapacitást és a termék{0}}vízigényét, majd dolgozzon visszafelé, hogy megfeleljen a kerámia membrán és az RO méretének.

A víz-minőségi osztályozása: határozza meg azt a szintet, amelyre csökkenteni kell az SDI-t, a zavarosságot és a biomasszát az RO védelme érdekében, és ennek alapján állítsa be a kerámia membrán minőségét (mikroszűrés vagy ultraszűrés) és előkezelést (szük-e koaguláció).

Megtérülési számítás: visszamosási gyakoriság, CIP vegyszerek és állásidő veszteségek a TCO-ban.

A rendszerintegrációbankerámia membránok tengervíz szűréséreA Taihe Environmental Protection hangsúlyozza a „kereszt-áramlás + visszamosás + CIP + opcionális beépített koaguláció” teljes működési logikáját, és a kerámia membránt az RO-megfelelő pozícióba- szorosan az áramlás irányába helyezi, hogy a teljes tengervíz-sótalanító vezeték stabil és gazdaságos legyen. A megfelelő pozíció kiválasztása és a megfelelő ritmus futtatása sokkal többet számít, mint azon kínlódni, hogy „melyik membránt vegyük meg”.
