Miért nem lehet az EDI előlapja egyetlen-pass RO?

1. Elterjedt tévhit

1.1 Ahonnan az "egy-pass RO + EDI elég" származik

Amikor sokan először rajzolnak ultratiszta víz (UPW) folyamatáramot, ösztönösen azt írják, hogy "előkezelés → egyszeri-menetes RO → EDI → polírozás". A kombináció logikusnak tűnik: RO már blokkolta a sók és ionok nagy részét, így az EDI-nek már csak be kell fejeznie a munkát. ADouble Pass RO rendszer EDI előkezeléshezA kezdők gyakran "over{0}}design"-ként - elutasítják, elvégre egy második-pass RO még egy nagy-nyomású szivattyút, egy további nyomású-edénytartót és még egy energiaátadást jelent. Miért nem marad egyetlen bérletnél?

Ennek a tévhitnek a forrása egyszerű: mindenki hallotta már, hogy "RO-ban nagyon magas a sókilökődés", és természetesen feltételezi, hogy a "nagyon magas" azt jelenti, hogy "elég magas". De a sótalanítás legbüntetőbb része pontosan az „utolsó frakció”. Egyetlen -pass RO blokkolja mindennek több mint 99%-át, mégis pontosan az a töredék dönti el, hogy az EDI hosszú ideig és stabilan működik-e. A rendszer megbízhatóságára a szivárgásra való fogadás minden EDI korai öregedés történetének közös nyitja.

1.2 A valós költségek a tévhit mögött

Az egyszeri-pass RO permeátum közvetlenül az EDI-be adagolása elfogadhatónak tűnhet egy ideig az ellenállásmérőn, de néhány hónap múlva a problémák jelentkeznek: veremfeszültség eltolódása, gyanta keményedése, lerakódás a koncentrátum oldalán és a tisztítási gyakoriság emelkedése. Mire az EDI modul idő előtt elöregszik, és a kimeneti ellenállása leesik a specifikációból, gyakran lehetetlen az okot felderíteni - az RO nem blokkolt, vagy az EDI önmagában fárasztó? Túl sok olyan projektet láttunk, ahol egy másodperces -pass RO megspórolása érdekében később a teljes EDI-verem élettartamával és az ismételt leállási karbantartással fizettek. Ezt a számlát szinte soha nem számítják ki az ajánlattételi szakaszban.

2. Először építsd ki az intuíciót: RO elutasítja azt, ami "feltöltött"

2.1 A membrán működése

Ahhoz, hogy megértsük, mi szivárog egyetlen menetben, először értsük meg, hogy az RO membrán valójában mit blokkol. A fordított ozmózisú membrán lényegében egy "szita, amely a töltést és a méretet vizsgálja": a töltött ionok (nátrium, kalcium, klorid) esetében a nagy nyomással és hidratált sugárral kombinálva hatékonyan blokkolja azokat; méretű molekuláknál is megfogja a legtöbbet. Ám ha egy anyag "semleges, töltetlen és membránáteresztő" formában létezik, az elutasítás leesik egy szikláról. A probléma az, hogy a természetes víz számos kulcsfontosságú szennyezőanyagot hordoz, amelyek semleges pH-n pontosan töltetlenek.

2.2 Miért „az utolsó darab” a legnehezebb?

Van egy ellen{0}}intuitív szempont is: bármennyire is magas az RO elutasítása, a maradék koncentráció arányos a takarmánykoncentrációval. Minél nagyobb a takarmány sótartalma, annál nagyobb az abszolút mennyiség, amely ugyanazon a kilökődésnél átszivárog. Tehát a „szivárgás” nem csak arányprobléma, hanem abszolút-tömegprobléma. Egy rendkívül szűk tűréshatárú eszköznél, mint például az EDI, az abszolút tömeg sokkal többet számít, mint az arány - még a keménység milliomod része is eléggé felhalmozódik hónapok alatt ahhoz, hogy kéreg képződjön a gyantán, amelyet a szokásos tisztítás nem tud teljesen eltávolítani.

3. Mit szivárog ki valójában az egyszeri-bérletes RO?

3.1 Szén-dioxid: az egyetlen gáz, amely áthalad a membránon

A szén-dioxid egy semleges gázmolekula, amelyet az RO membrán alig távolít el, és egyenesen áthalad a permeátummal. A permeátum oldalán vízzel szénsavvá egyesül, lefelé húzva a pH-t és növelve a vezetőképességet. Más szóval, minél szorgalmasabban távolítja el a sókat az egyszeri -pass RO, annál hangsúlyosabbá válik a CO₂ relatív értelemben -, mert minden más eltűnt, mégis a hátsó ajtót vitte el. Ez a "savterhelés" teljes egészében az EDI-re hárul, amelynek a szabad sav kezelésének hatékonysága sokkal rosszabb, mint az ionizált sók kezelése. Még finomabban, a CO₂ az EDI koncentrátum oldalán is dúsít, közvetve növelve a feszültséget és az energiafelhasználást.

3.2 Szilícium-dioxid: túlértékelt elutasítási arány

A szilícium-dioxid gyakori a természetes és a technológiai vízben; A single-pass RO elutasítása tisztességesnek tűnik, de ha a downstream egy kazán vagy EDI, a követelmény rendkívül alacsony maradékanyag. Itt van egy kegyetlen aritmetika: a maradék szilícium-dioxid még nagyon magas teljes eltávolítás mellett is lassan lerakódik az EDI ioncserélő gyanta felületén és a köteg koncentrátum oldalán. Nem tömíti el egyszerre; hónapokat tölt azzal, hogy kemény héjat épít a kritikus komponensekre, és ha egyszer kialakult, a rutintisztítás nehezen tudja teljesen eltávolítani.

3.3 Bór és gyengén ionizált fajok: semleges állapotban szinte nem utasítják el

A bór bórsavként létezik semleges pH-n - egy töltetlen molekula, amelyet az RO membrán rosszul taszít. A hasonló gyengén ionizált anyagok hosszú listája semleges körülmények között "láthatatlan": a membrán nem látja, nem tudja megfogni őket. A membrán csak azáltal tudja megragadni őket, hogy megemeli a pH-t, hogy töltött formákká ionizálja őket. Ennek ellenére az egyszeri-áteresztő RO permeátum pontosan semleges-a-savval -, így ezeknek az anyagoknak szabad áthaladási ablakot biztosítanak. Hatásuk önmagában korlátozott, de a bór-érzékeny öntözésben vagy bizonyos folyamatokban a felhalmozódás nem elhanyagolható.

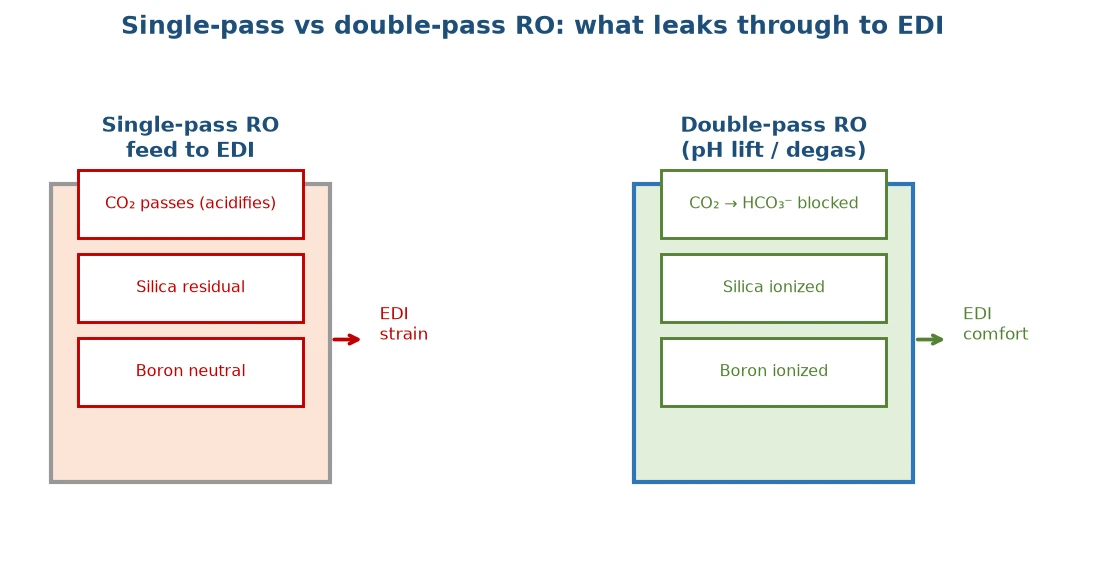

Kép:Single{0}}pass vs double-pass RO: mi szivárog át az EDI-n (CO2 / szilícium-dioxid / bór)

4. Az EDI nem "második kezelés" - Ez egy fényező

4.1 Működése Kényessé teszi

Az elektrodeionizáció (EDI) lényegében "elektromosan regenerált vegyes{0}}ágyas ioncsere": a víz átfolyik a gyantával-töltött híg kamrákon, amelyeket kation- és anion-szelektív membránok határolnak; egy egyenáramú mező ionokat von be a koncentrátumkamrákba, miközben a víz-H⁺ és OH⁻ folyamatosan regenerálja a gyantát, így nincs szükség savra vagy marószerre. A mechanizmus elegáns, de nagyon tiszta előtolást feltételez. Az EDI abban jeleskedik, hogy "a már-tiszta víz tisztábbá tétele", nem pedig a "szennyeződéseket tartalmazó víz megmentése". Ha a keménység, a szilícium-dioxid, a CO₂, a klór vagy a szerves anyagok túllépik a tűréshatárát, a gyanta és a köteg együtt szenved.

4.2 A tolerancia túllépésének láncreakciója

A keménységi ionok nehezen--visszafordítható vízkőképződést hoznak létre a gyanta felületén; a szilícium-dioxid a koncentrátum oldalán dúsítja és megkérgezi a membránt és a gyantát; a szabad klór közvetlenül oxidálja a membránt és a gyantát; szerves biofilmet fektet a gyantaágyra. Mindegyik önmagában nem végzetes, de együtt korán visszavonják az EDI modult. Ami még rosszabb, az EDI modul drága, és amint meghibásodik, a teljes UPW vonal leáll. Tehát „az EDI hírfolyamának védelme” soha nem volt jó, ha --a - ez a mentőöv az egész vonalnak. Gyakran figyelmen kívül hagyott tény: ha egy EDI-modul elhal, az ritkán az EDI saját hibája; az elöl haladó RO nem figyeli a kaput.

5. Double Pass RO Az EDI kapuőre

5.1 A Second Pass Re{1}}kiszivárogtatja a "kiszivárogtatókat"

Az EDI előkezeléshez használt Double Pass RO rendszer alapötlete az, hogy egyszeri -pass RO permeátumot küldjön át egy második membrántömbön. Mivel a második-átmenet már nagyon tiszta (alacsony sótartalom, alacsony SDI), nagy visszanyeréssel tud működni, és a koncentrátuma elég tiszta ahhoz, hogy visszatérjen az első-átmenethez -, így a teljes vízveszteség kicsi. Ennél is fontosabb, hogy a második lépés mély sótalanító fényezést ad a „már-tiszta vízen”, lenyomva a maradék sót, szilícium-dioxidot és bórt az EDI által stabilan fogadható szintre. Ez a második söprés az a biztonsági ráhagyás, amelyet egyetlen passz sem adhat meg.

5.2 Az Interstage pH-emelés az igazi trükk

Ami igazán átalakítja a második -pass RO-t, az a két szakasz közötti kémiai lépés. Mielőtt az első -áteresztő permeátum belépne a második körbe, a lúg adagolható, hogy a pH-t a gyenge-lúgos tartományba emelje: az oldott CO₂ bikarbonáttá alakul (töltve van, a membrán visszautasítja), és a szilícium-dioxid és a bór semleges molekulákról töltött ionokká vált (szintén elutasítva). Ez a lépés szinte lehetetlen az első-átmenet során, amikor a nyersvíz keménysége a pH emelkedésének pillanatában skálázódik. de a második -átmenet már tiszta, így a pH emelése nem jár vízkőképződés kockázatával. Tehát a Double Pass RO rendszer értéke EDI előkezeléshez 70% a második menetben és 30% abban a pH-lépésben; egyik sem működik a másik nélkül.

5.3 A gáztalanítás mint másik útvonal

Ha egy projekt nem szereti a marószer adagolását, a membránkontaktor vagy a vákuumgáztalanító a járatok között fizikailag eltávolíthatja az oldott CO₂-t, ezzel is csökkentve a második -átmenet savterhelését. Ez az útvonal csökkenti az adagolást, de hozzáad egy egységet, és érzékenyebb a működésre. A pH emelése vagy a gáztalanítás megoldja ugyanazt a problémát - tartsa távol a CO₂-t az EDI-től. Hogy melyiket választja, az a vízminőségtől, a karbantartási szokásoktól és az adagolási-megfelelőségtől függ, nem pedig attól, hogy melyik hangzik jobban.

6. Mikor lehet ténylegesen kihagyni a Double Pass-t?

6.1 Ritka esetek, amikor a takarmány már nagyon tiszta

Ha a nyersvíz eleve jó minőségű,{0}}lágyított víz, vagy szigorú előkezelés után a CO₂ és a keménység egyaránt rendkívül alacsony, az egyszeri-áteresztő RO permeátum már az EDI tűrésablakon belülre kerülhet. Ebben az esetben a kettős passzolás kényszerítése valóban több, mint-a tervezés. De a „nagyon tiszta” egy hipotézis, amelyet meg kell hamisítani egy víz{5}}elemzési jelentéssel, nem pedig egy alapértelmezett feltételezés - a legtöbb szántóföldi víz nem ideális. Javasolt sorrendünk: először szerezze be a jelentést, majd beszélje meg a konfigurációt, nem fordítva.

6.2 Degas + lágyítás kompromisszuma

Egyes projektek először lágyítást alkalmaznak a keménység eltávolítására, majd a gáztalanítást a CO₂ eltávolítására, és az egyszeri -pass RO permeátumot behúzzák az EDI ablakába. Az ilyen kompromisszumok bizonyos vizeken működnek, de bonyolultabbá teszik a rendszert és megkövetelik a karbantartást. Más szóval, a dupla átugrás kihagyása rendben van, de más eszközöket kell használnia a "kiszivárgott mutatók" helyreállításához, különben a számla végül az EDI-n landol. A kompromisszum nem kivonás; az intézkedések egyik csoportját egy másikkal helyettesíti, és a teljes komplexitás nem feltétlenül alacsonyabb.

7. Operatív ítélkezési keret

Desztillálja a fentieket egyetlen végrehajtható ítéletsorba: miután megkapta a nyers-vízjelentést, először nézze meg a CO₂-t és a lúgosságot -, ha magas, az egyszeri áteresztőképességű permeátum savas lesz, ésEDI vízkezelő rendszerszenvedni fog, ezért a második áthaladás (vagy gáztalanítás) indokolt; akkor nézd meg a szilícium-dioxidot és a bórt -, ha a magas, szakaszok közötti pH-emelkedés szinte kötelező, mert csak az ionizált formát utasítják el; Végezetül nézze meg a későbbi - kazánokat, a gyógyszerészet és a mikroelektronika „merev” tisztasági követelményeket támaszt, ahol a második áthaladás alig tárgyalható, míg a közönséges technológiai víz rugalmasan veszélyeztethető a vízminőség függvényében.

Miután ez a három sor megválaszolásra került, világossá válik, hogy használjunk-e kettős lépést, és melyik szakaszközi szakaszt használjuk; ami marad, az a mérnöki mennyiség. Ennek a keretrendszernek az az értéke, hogy a „szükségünk van-e kettős passzus” egy találgatásból meghamisítható mérnöki ítéletté -, így bármikor, amikor valaki megkérdőjelezi a konfigurációját, rámutathat a vízjelentésre és erre a sorra, ahelyett, hogy „az iparág így csinálja” mögé bújna.

Ha csak egy mondatra emlékszik: hagyja, hogy a második -pass RO oldja meg azt a három dolgot, amelyet egyetlen lépéssel nem lehet - CO₂, szilícium-dioxid, bór -, ahelyett, hogy felesleges "újra sótalanítás" befektetésként kezelné. Ez az egy mondat önmagában blokkolja az összes -tervnek körülbelül a felét, és az összes alul-tervnek a felét.

8. Zárás: Vízmérleg először → Vízbesorolás Következő → Megtérülés utolsó

Térjen vissza a mérnöki módszertanhoz: bármilyen EDI-elülső{0}}konfigurációval szembesülve ne rohanjon az „egyszeres vagy kettős lépés” kiválasztásával.Először végezze el a víz egyensúlyát- mennyi nyersvíz, mekkora fluktuáció, hova megy a koncentrátum;majd osztályozza a víz minőségét- pontozza a nyers víz CO₂-, szilícium-dioxid-, bór-, keménységi- és klórtartalmát az EDI tűréshatárához képest, hogy megtudja, melyik sávba esik az egyszeri-permeátum;végül kiszámítja a megtérülési időt- mérlegelje a második-pass RO tőkéjét és energiáját az EDI-modul élettartamával és leállási veszteségeivel szemben, amelyeket megspórolhat. A Taihe Environmental Protection kiterjedt mérnöki eseteket halmozott fel a dupla-áteresztő fordított ozmózis és az EDI előkezelés terén, és pontosan ezzel a „vízegyensúly - vízminősítés - megtérülési” logikával segíti az ügyfeleket, hogy az UPW-vonalukat szilárdan a tűréshatáron belülre zárják, ahelyett, hogy törés után javítgatnák a dolgokat.
